Uhlíkové tkaniny multiaxiální
|
Multiaxiální uhlíkové tkaniny představují moderní řešení v oblasti kompozitních materiálů. Tyto inovativní výztuže spadají do kategorie tzv. Non-Crimp Fabric (NCF). Jsou tvořené dvěma a více vrstvami uhlíkových vláken, která nejsou zkroucená a lze je orientovat v různých směrech (+45°, -45°, 0°, 90°). Díky této konstrukci poskytují výjimečnou pevnost a tuhost v několika osách, což zajišťuje vynikající mechanické vlastnosti a vysokou efektivitu zpracování. V závislosti na počtu vrstev a jejich směru lze vytvořit varianty:
Jednosměrné (UD): Vlákna orientovaná pouze v jednom směru.
Biaxiální: Vlákna pod úhlem +45° a -45°.
Triaxiální: Tři směry orientace (např. +45°, -45°, 0°).
Kvadriaxiální: Čtyři směry orientace (např. +45°, -45°, 0°, 90°).

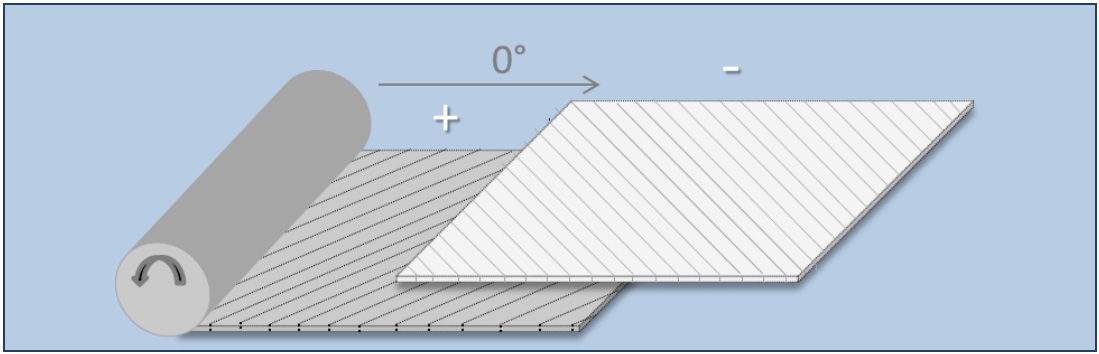

Biaxiální uhlíkové tkaniny NCF❃ Obsahují dvě vrstvy vláken orientované pod úhly +45° a -45°.
❃ Díky této orientaci poskytují hotové lamináty výborné vlastnosti v tahu a ohybu.

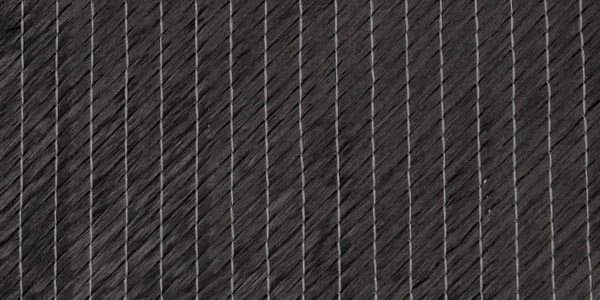

❃ Jednotlivé vrstvy jsou sešity termoplastickou přízí (nejčastěji polyesterem), což zabraňuje deformaci vláken (tzv. vlnění), jež by mohlo ovlivnit mechanické vlastnosti laminátu.
❃ Prošívání zvyšuje pevnost, tuhost a usnadňuje manipulaci – tkanina drží tvar i při řezání.
Výhody❃ Rovná vlákna v multiaxiální struktuře zajišťují efektivní impregnaci pryskyřicí, což je ideální pro uzavřené formovací procesy, jako je infuze.
❃ Prošívání podporuje šíření pryskyřice ve směru Z (vertikálně mezi vrstvami).
❃ Skvělá přizpůsobivost a snadné smočení umožňují dosažení požadované tloušťky laminátu.
❃ Díky stabilitě materiálu lze tkaniny snadno řezat na požadované pásky bez rozpadání.
Použití❃ Tyto tkaniny nacházejí široké uplatnění v průmyslových odvětvích, která kladou důraz na maximální pevnost v tahu, ohybu, kompresi, minimální průchodnost a nízkou hmotnost.
❃ Typické procesy zahrnují ruční kladení, RTM, infuzi a vakuování.
Automobilový průmysl: Výroba panelů, sedadel a konstrukčních dílů.
Letecký průmysl: Lehké a pevné konstrukční prvky letadel.
Námořní konstrukce: Trupy lodí, paluby a další námořní komponenty.
Sportovní vybavení: Lyže, snowboardy, surfy, hokejky, tenisové rakety, kola a další profesionální vybavení.
Lékařské aplikace: Komponenty pro zdravotnické přístroje.
Technická dataTypy podle pevnosti: IMS, IMA, ITS, HMS, HTA, HTS, STS, UMS, UTS
Plošná hmotnost: 15 - 1000 g/m2
Počet vláken ve svazku: 3K, 6K, 12K, 15K, 24K, 48K
Hmotnost vláken (lineární hustota): 67 - 3200tex
Hustota: 1,5 - 2,7 g/m3
Průměr vláken: 4,7 - 7,5 µm
Pevnost v tahu: 2900 - 6000 MPa
Modul pevnosti v tahu: 230 - 425 GPa
Prodloužení při přetržení: 1,1 - 2,1 %
Teplotní odolnost vláken: až 1800 °C
|
|
